3Dプリンタで木組みを再現しました｜1/18の小屋「学び家」

3Dプリンタで、木造の小屋の木組みを再現したキット「学び家（まなびや）」を作りました。

■ 作ったきっかけ

3Dプリンタで、本物の継手がどこまで作れるか試してみたかったのが始まりです。
もう一つ、建築屋にとっては当たり前のことですが、筋交いや壁の強さの違いも、同じ1棟の中で再現したいと思いました。

■ どんなキットか

1間四方・5寸勾配の小屋を1/18の大きさにしたもので、継手8か所・仕口9種類を再現しています。3Dプリンタで刷りやすいように一部の形や寸法は変えていますが、組み方は変えていません。
釘も接着剤も使わず、込栓を打って組み上げます。
継手は材を長さ方向につなぐ所、仕口は材を直角に組む所です。
4面の壁は、たすき掛けの筋交い・片掛けの筋交い＋間柱・貫・柱だけと、わざと別々の造りにしています。

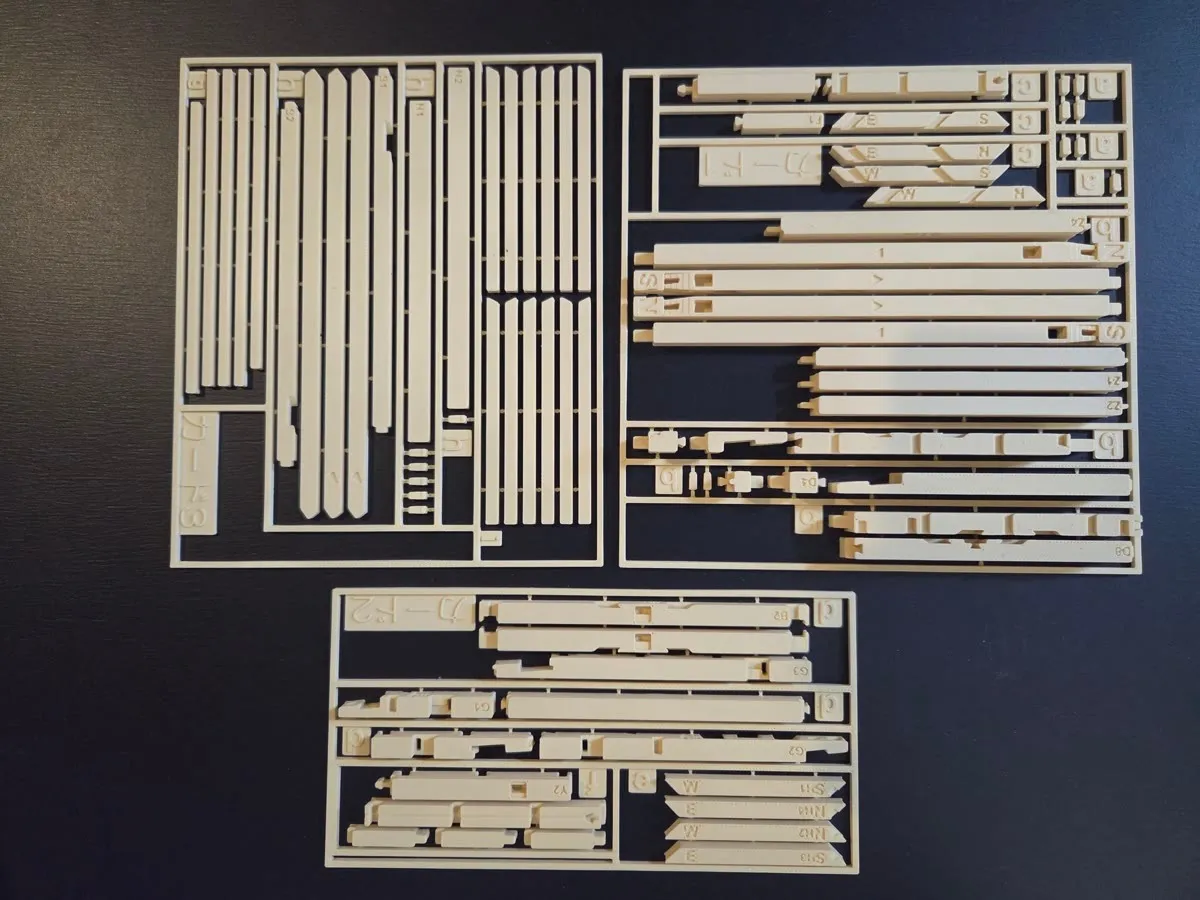

部材はすべて、3Dプリンタで刷ったこのカードから外して使います。

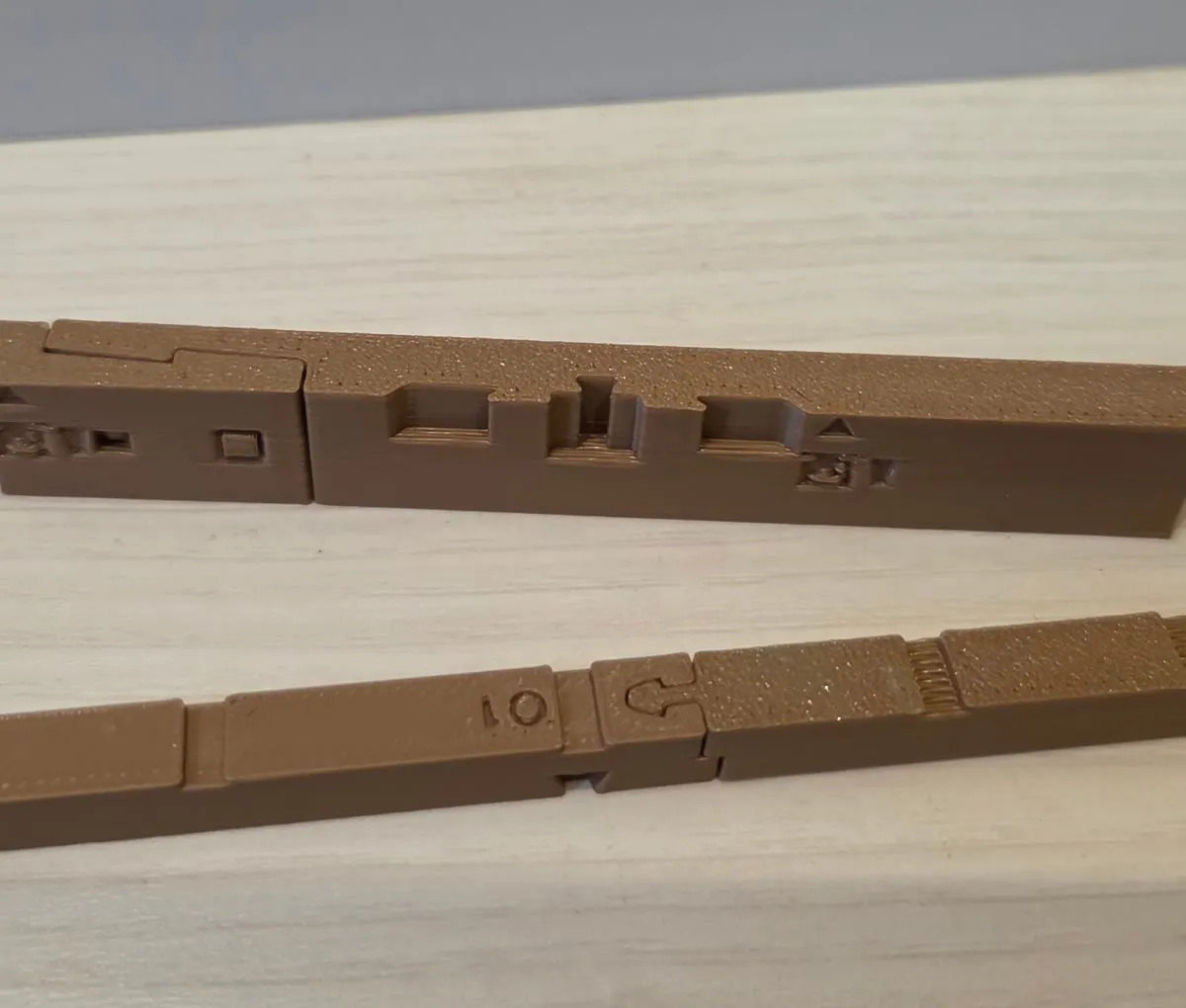

継手を近くで見ると、こんな形です。

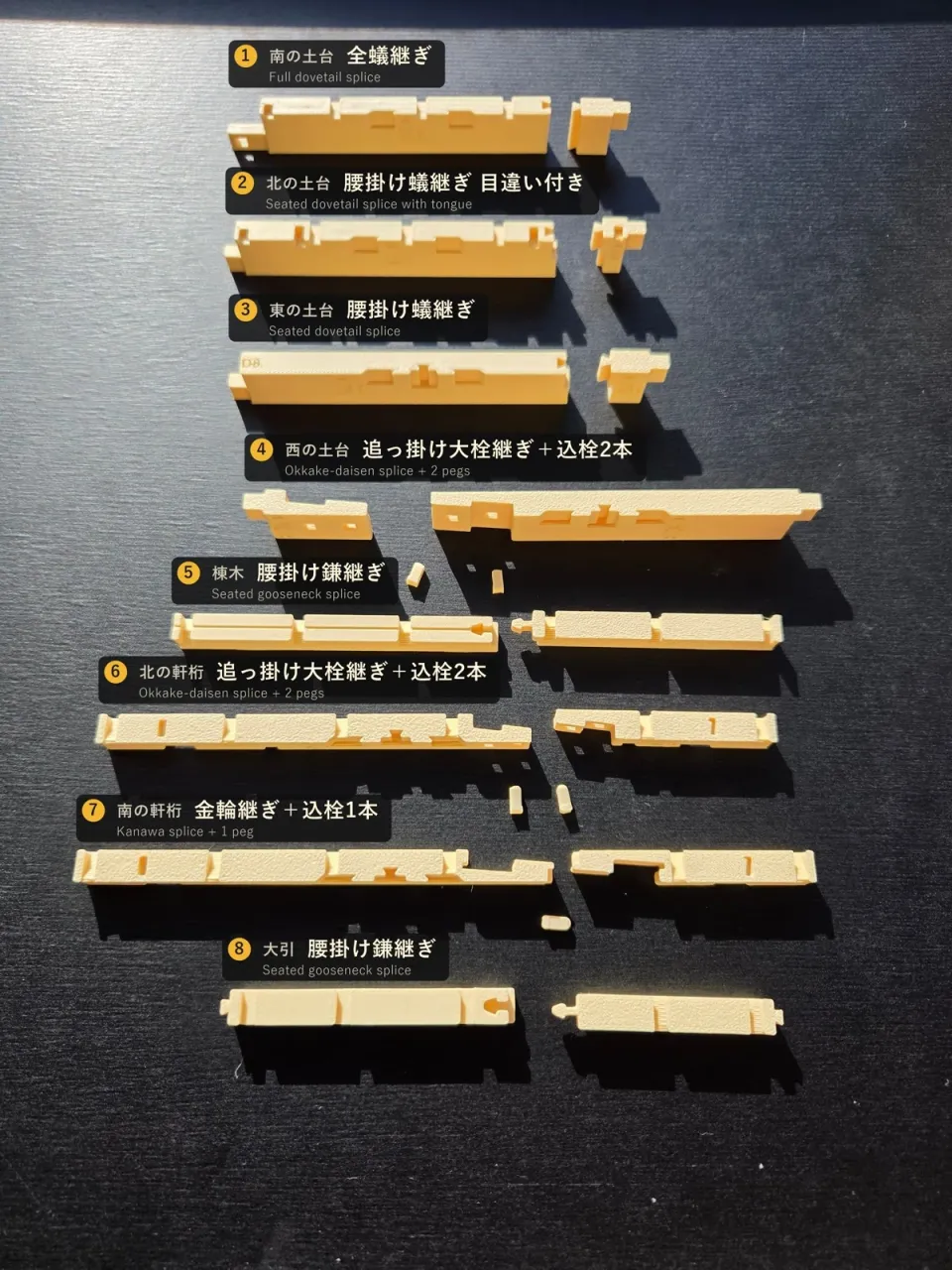

継手8か所を、名前を付けて並べたところです。

■ 動画

組み上がるまでを、短い動画にまとめました。

組み方を順番に追った動画（3分19秒）：https://youtu.be/Vjk_Hud72zg

■ 印刷データ（無料）

印刷データは MakerWorld で無料公開しています。3Dプリンタをお持ちの方は、ぜひ刷って組んでみてください。
https://makerworld.com/ja/models/3418319
