のこ目で板を曲げる｜3Dプリンタで作ったドクロのランタン

3Dプリンタで、ドクロの形のランタン（入れ物）を作りました。平らな板を、のこ目加工で曲げて組み立てます。

手前が刷ったままのカード、奥が組み上がりです。

■ 作ったきっかけ

ただの印刷物や、ありきたりな物ではなく、建築の仕事で育んだ技術を応用できないか、と思ったのがきっかけです。

作ってみると想像以上にうまくいかず、形や留め方にとても苦労しました。ほんの少し違う形に作るだけで、一見簡単そうに見えても、0.1mm単位のずれでうまくいきません。かなり勉強になりました。

■ のこ目加工とは

木の板を曲げたいとき、裏に浅い切り込み（のこ目）を何本も入れる方法です。表の皮が残っているので、板は割れずに、のこ目のある側へ曲がります。
このキットは、その方法をそのまま3Dプリントに使いました。平らに刷った板の裏に、のこ目が入っています。部品を外して曲げると、丸みのあるドクロの入れ物になります。

■ 組み立て

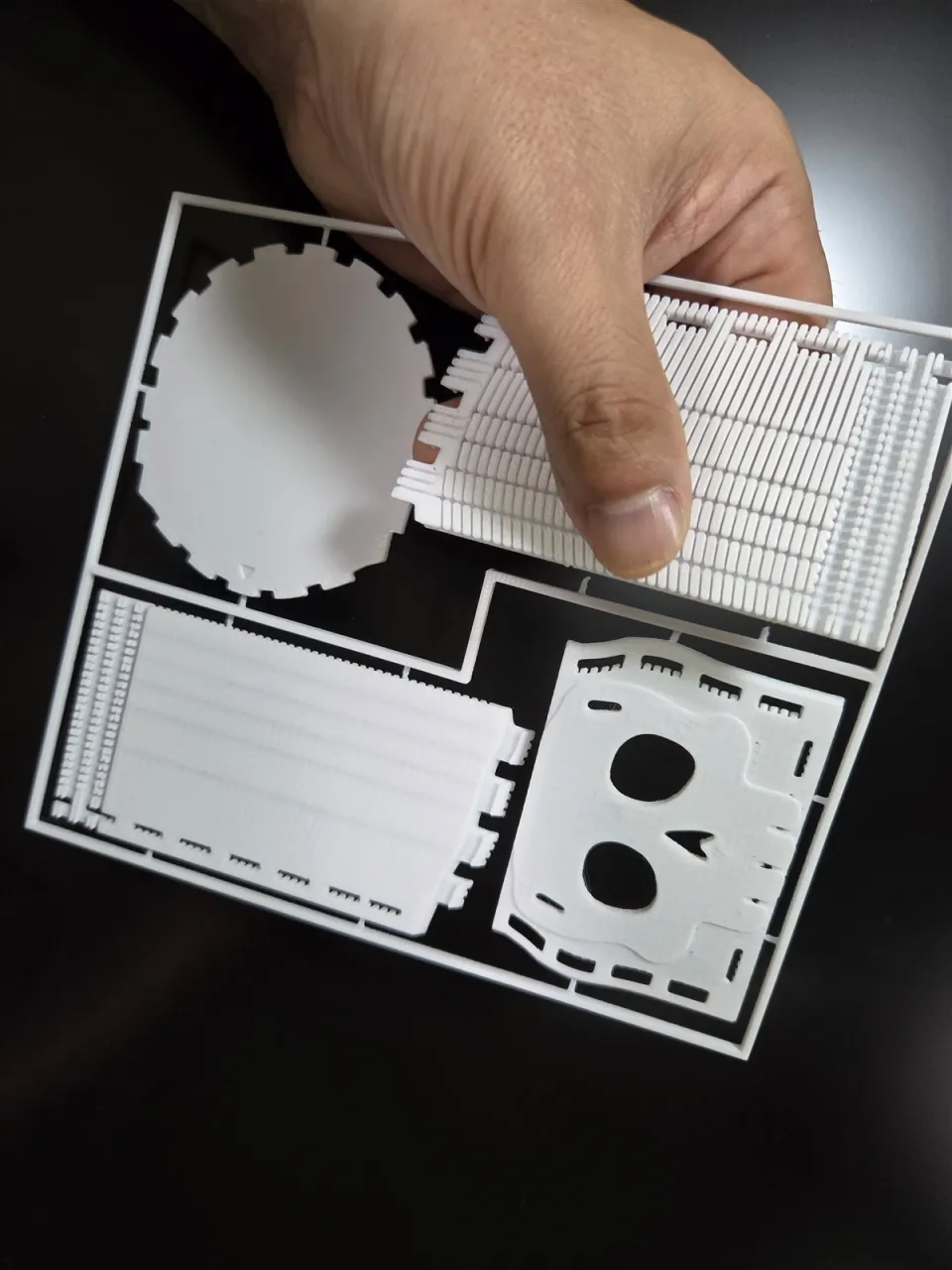

手順1　カードから部品を外します。手でひねるとゲート（つなぎ目）から外れます。

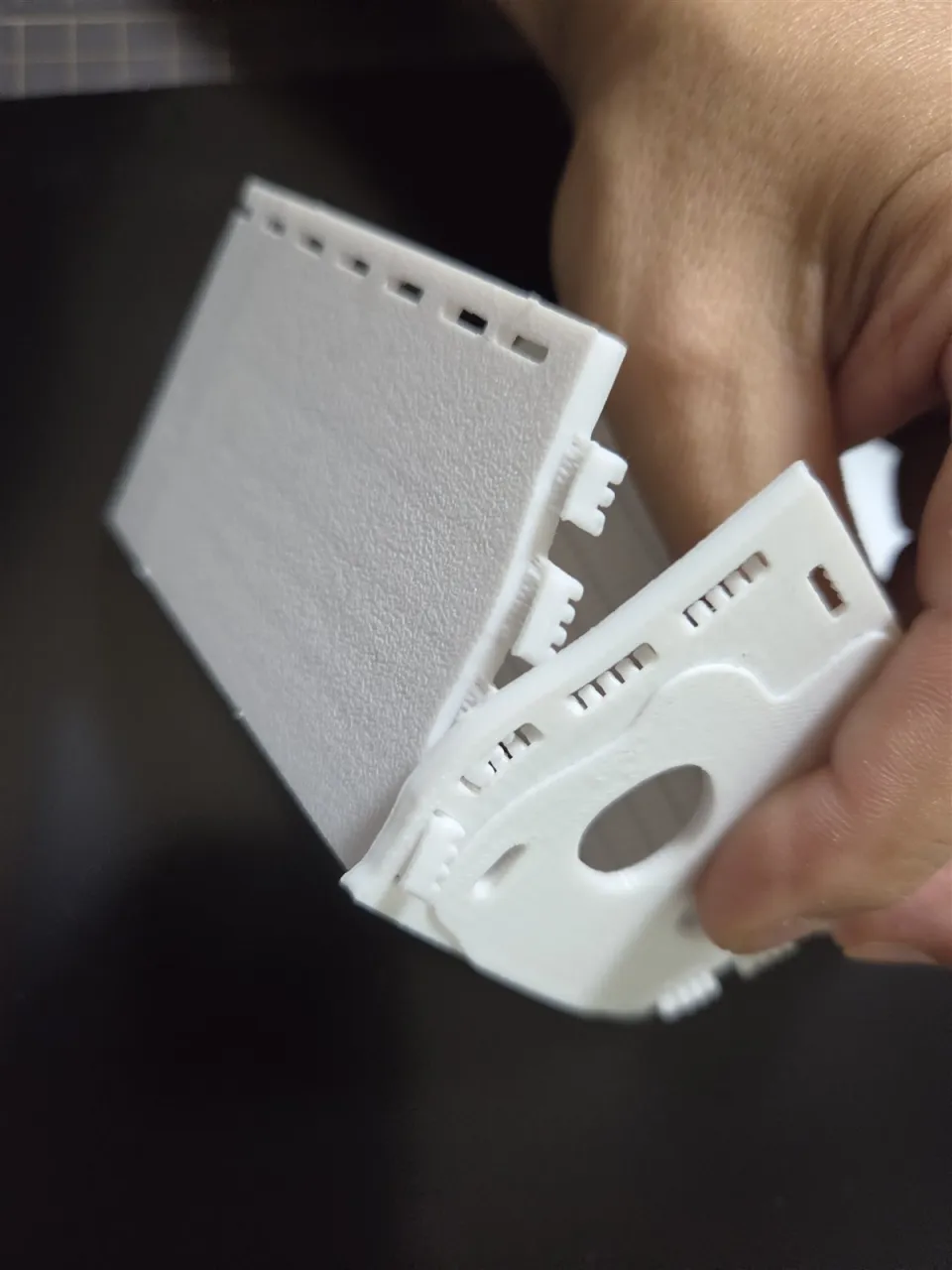

手順2　顔のパネルに、左右のパネルを差し込みます。上から差すとやりやすいです。

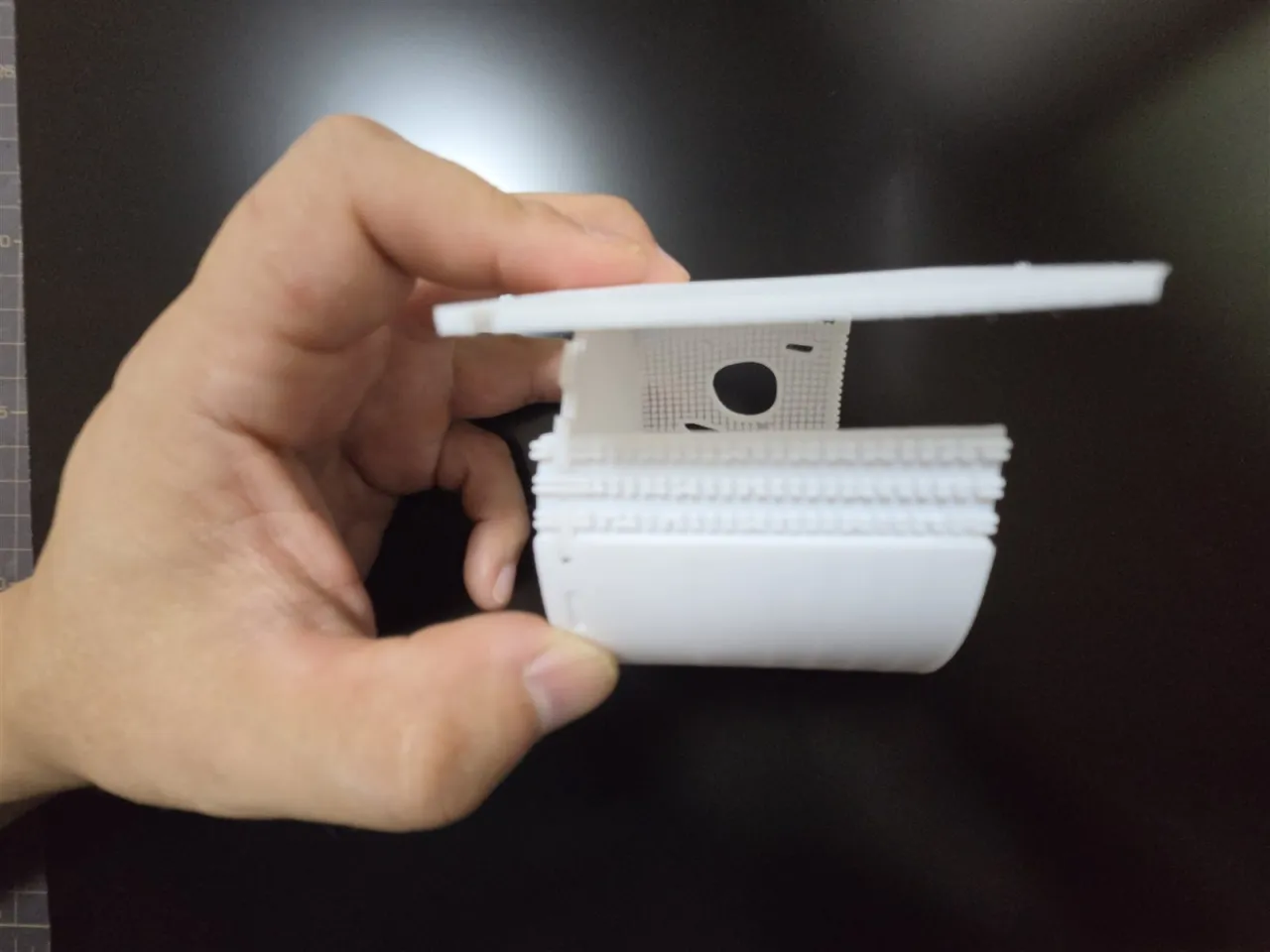

手順3　顔のパネルの鼻の下を底板の △ に合わせて差し込み、次に左右のパネルに底板を差し込みます。

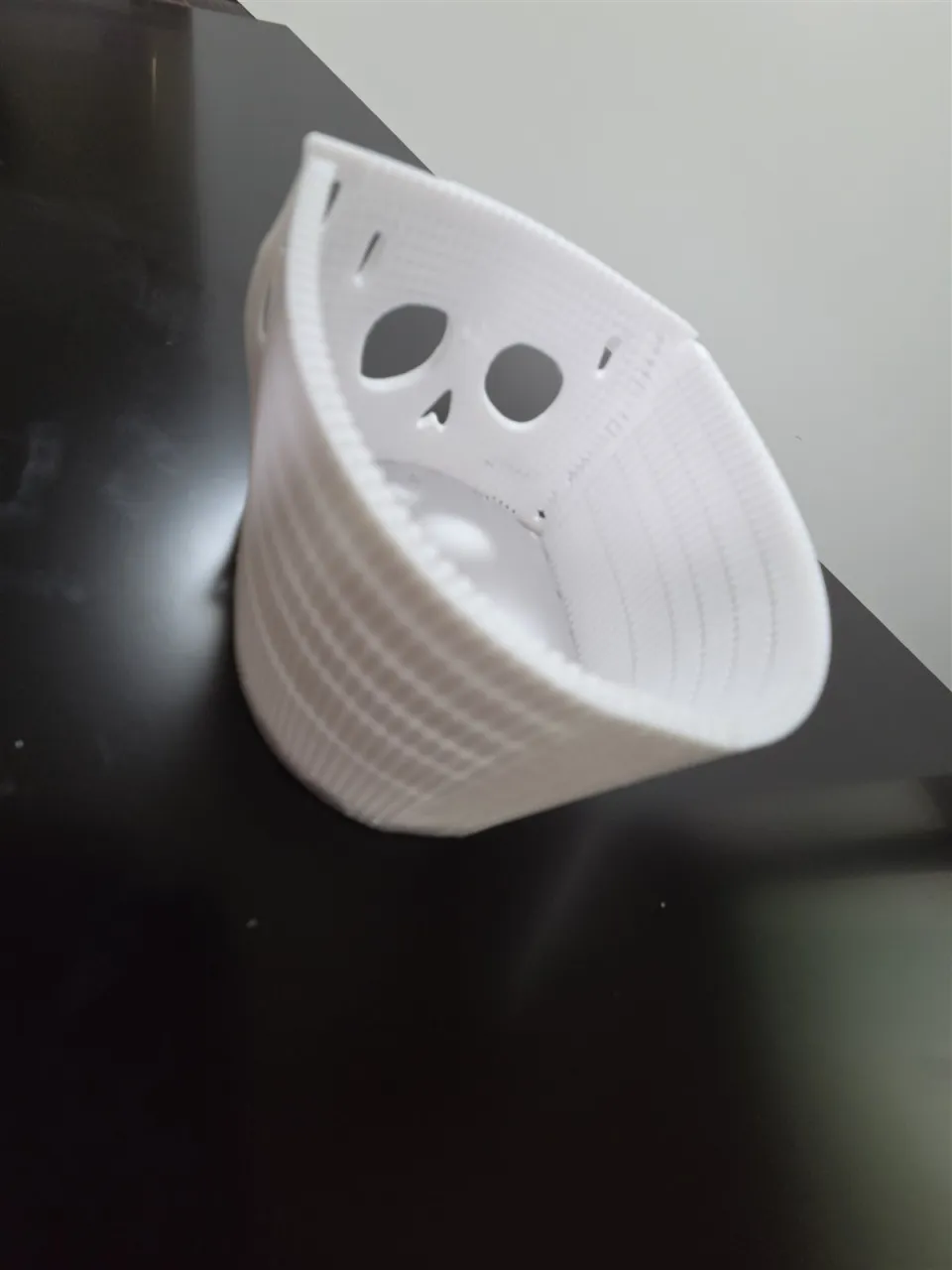

手順4　後ろの継ぎ目は、受け側のパネルを先に付け、もう一方を上から挟み込むように噛み合わせて留めます。

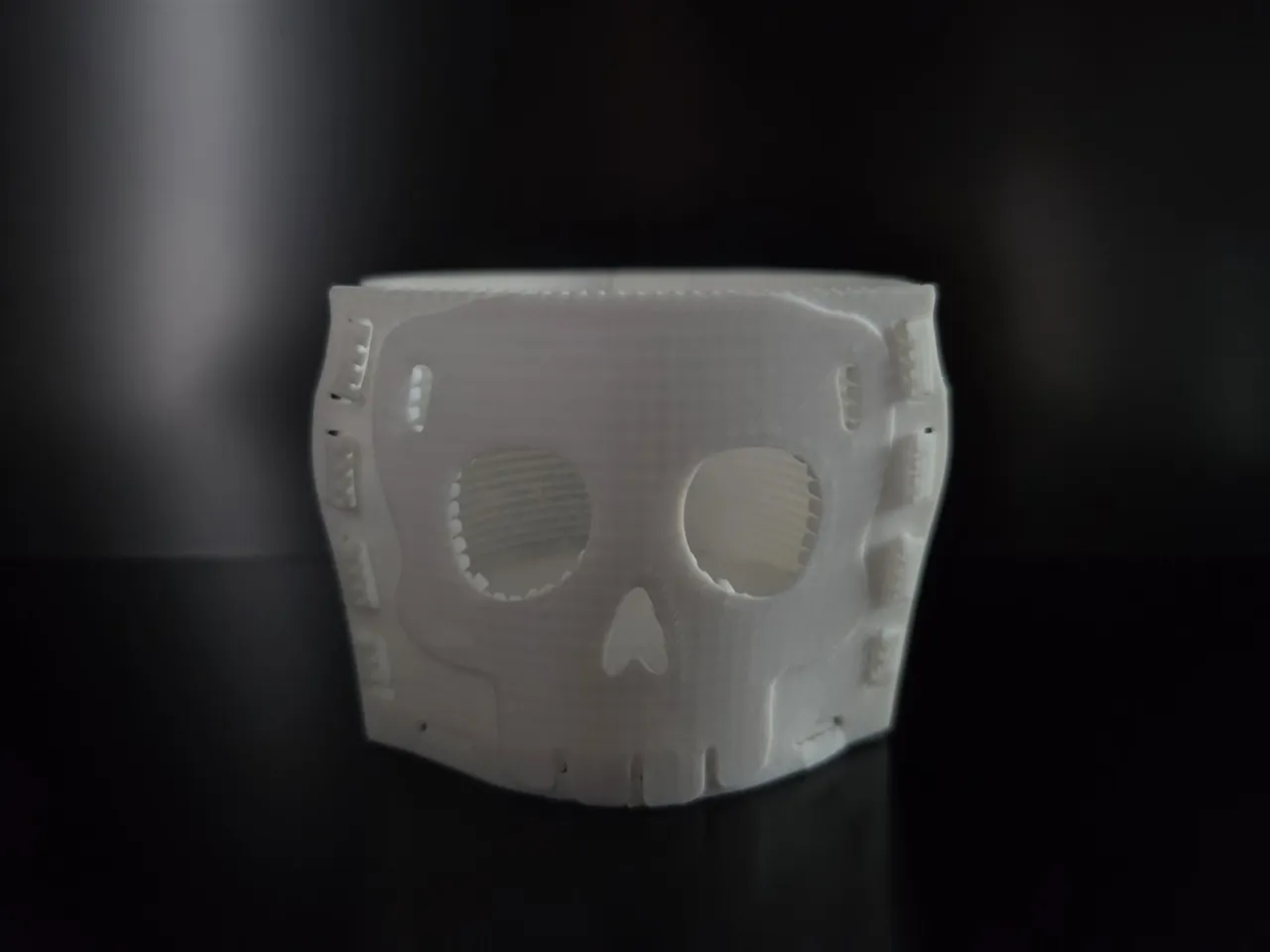

組み上がりです。接着剤・ねじは使っていません。

■ やってみて分かったこと

のこ目1本で曲がる角度は決まっています。溝の両側がぶつかった所で止まるからです。この板では、溝の幅0.5mm、溝の下に残る厚み2.0mmで、1本あたり約14°です。きつく曲げたい所ほど、のこ目を増やします。
縦ののこ目だけでは、ただの筒にしかなりません。ドクロのふくらみは、型紙の形と横ののこ目で出しています。

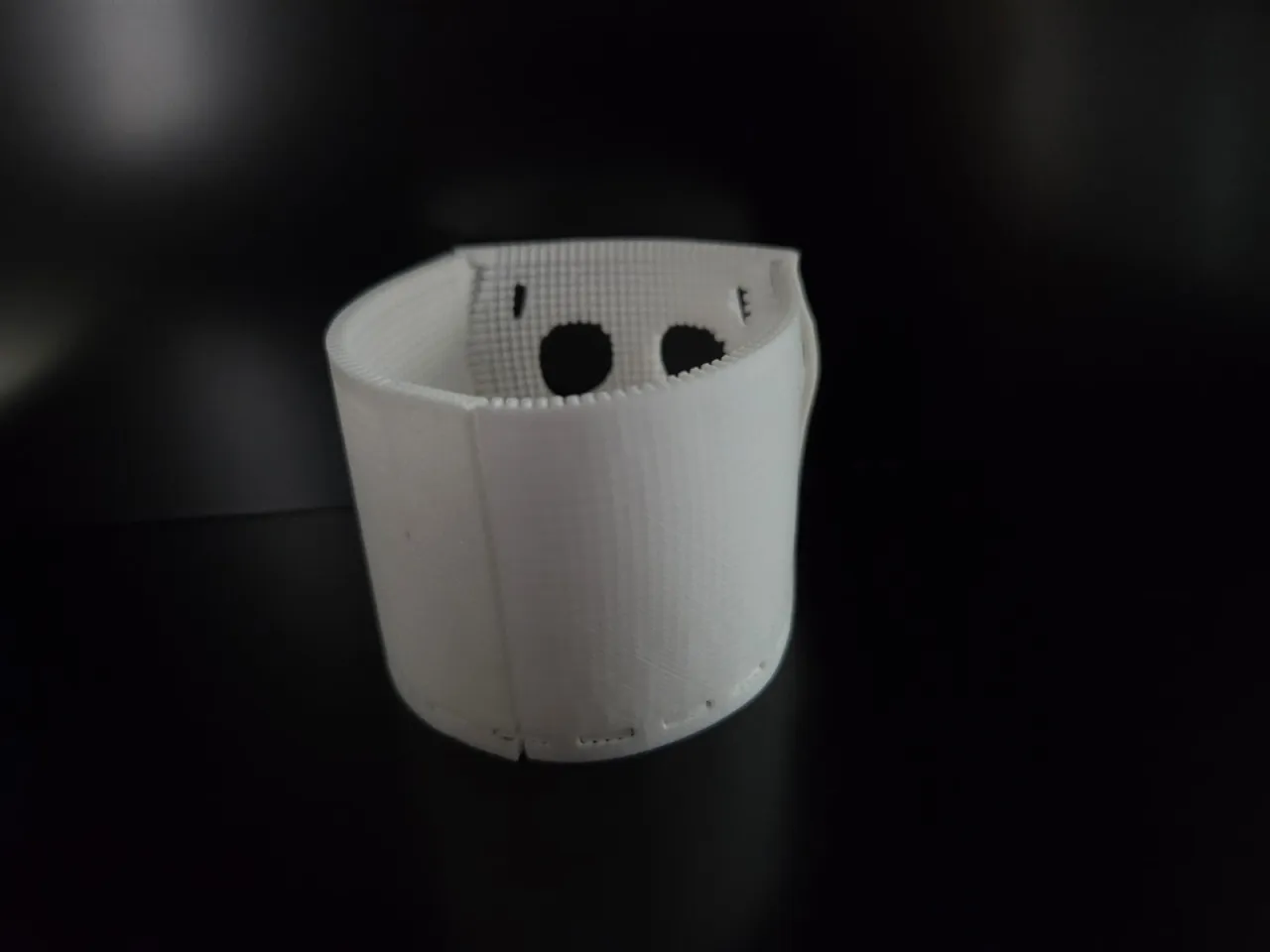

後ろは、歯を噛み合わせて留めています。

■ 灯りを入れると

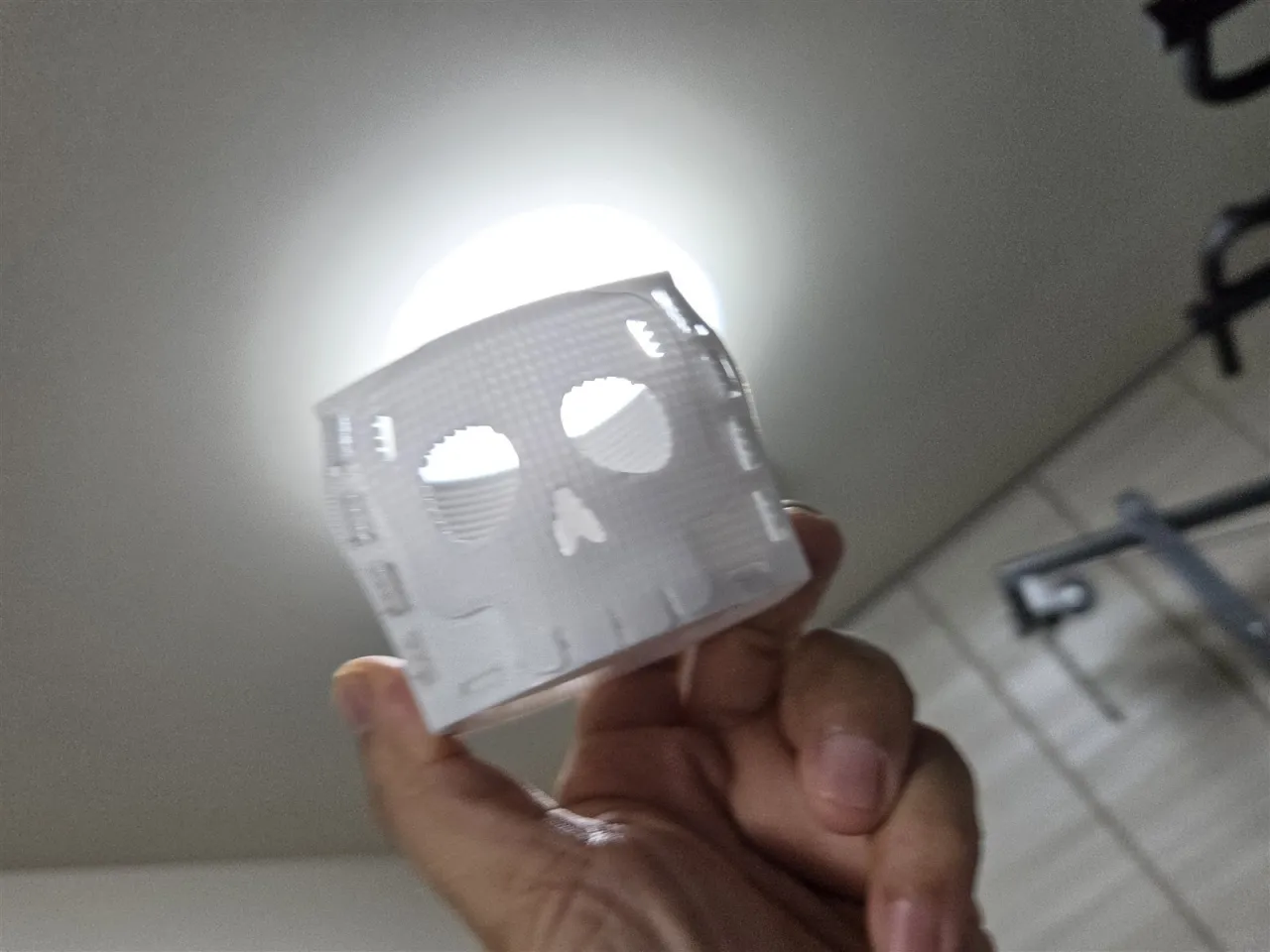

中に LED キャンドルを入れると、のこ目の格子が光で浮かびます。（本物のろうそくは使わないでください）

■ 海外のコンテストで紹介されました

MakerWorld のキットカードのコンテストに出したところ、主催の方（ご本人も木工をされる方）から「カーフベンディング（のこ目加工）は前からやってみたかった」とコメントをいただきました。
主催の方の途中経過の記事では、このドクロが表紙の写真になり、「見た目はハロウィンの飾りだが、実はのこ目曲げを教えている」と紹介されました。

記事：https://makerworld.com/ja/community/post/1899584

■ 印刷データ（無料）

MakerWorld で無料公開しています。

https://makerworld.com/ja/models/3396678
